Блок воздушных холодильников синтез газа I и II ступени (БВХГ)
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99

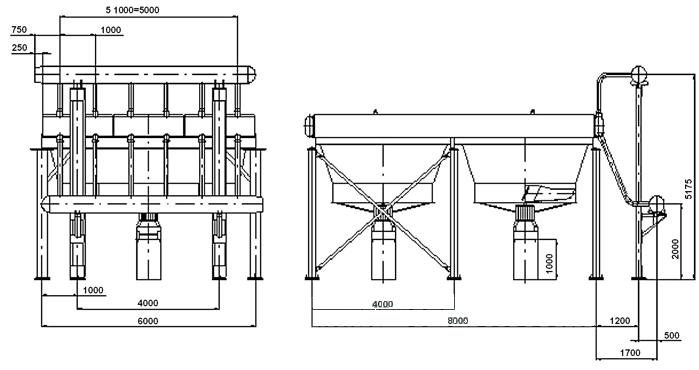

Блок воздушных холодильников синтез газа БВХГ предназначен для охлаждения газов и парожидкостных сред в технологических процессах химической, нефтехимической, нефтеперерабатывающей, газовой, нефтяной и других отраслях промышленности (рис. 1.14.1).
Блок БВХГ состоит из аппаратов воздушного охлаждения и комплектов коллекторной обвязки, которые образуют две ступени холодильников.
Аппарат состоит из трех горизонтально расположенных секций, собранных из оребренных биметаллических труб, обдуваемых потоком воздуха, который нагнетается снизу осевыми вентиляторами с приводами от электродвигателей.
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
|
БВХГ I ступени
|
БВХГ II ступени
|
|
Площадь поверхности теплообмена
|
м²
|
7200
|
7200
|
|
Давление рабочее
|
МПа
|
6,2
|
11,2
|
|
Количество секций в аппарате
|
шт.
|
3
|
3
|
|
Диаметр колеса вентилятора
|
м
|
2,8
|
2,8
|
|
Количество колес вентиляторов в аппарате
|
шт.
|
2
|
2
|
|
Мощность электродвигателя
|
кВт
|
22
|
22
|
|
Коэффициент оребрения труб (условный)
|
|
20
|
20
|
|
Число рядов труб в секции
|
|
6
|
6
|
|
Число ходов по трубам в секции
|
|
2
|
2
|
|
Длина труб в секции
|
м
|
8
|
8
|
|
Материальное исполнение секции
|
|
Б1
|
Б1
|
|
Тип трубных секций
|
|
камерный
|
Примечание: Б1 - сталь 20.
