Система воздушного охлаждения компрессора (СВОК 3М-135/8)
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99

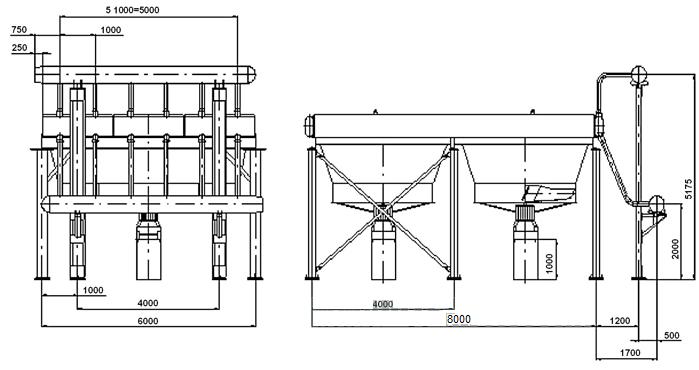

Система воздушного охлаждения предназначена для охлаждения компримированного компрессорами ЦК-135/8 воздуха (азота) и масла, циркулирующего в системе смазки компрессора (рис. 1.15.1).СВОК ЗМ-135/8 включает воздушный охладитель I ступени ВОК 135/2, воздушный охладитель II ступени ВОК 135/4, концевой охладитель ВОК 135/8 и масляный охладитель МОК 135, расположенные вертикально. В воздушных охладителях для прокачки охлаждающего воздуха на секции устанавливаются диффузоры с осевыми вентиляторами ВО-8. Для прокачки охлаждающего воздуха через масляный охладитель используются центробежные вентиляторы ВЦ 14-46.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
|
ВОК 135/2
|
ВОК 135/4
|
ВОК 135/8
|
МОК 135
|
|
Площадь поверхности теплообмена
|
м²
|
1230
|
957
|
687
|
1299
|
|
Давление расчетное
|
МПа
|
0,2
|
0,4
|
0,8
|
1,0
|
|
Давление рабочее
|
МПа
|
1
|
1
|
1
|
1
|
|
Количество вентиляторов
|
шт.
|
2
|
2
|
2
|
3
|
|
Мощность, потребляемая вентилятором
|
кВт
|
3
|
3
|
3
|
7,5
|
|
Мощность электродвигателя
|
кВт
|
7,5
|
7,5
|
7,5
|
7,5
|
|
Коэффициент оребрения труб (условный)
|
|
20
|
20
|
20
|
20
|
|
Число рядов труб в секции
|
|
9
|
7
|
5
|
16
|
|
Число ходов по трубам в секции
|
|
1
|
1
|
1
|
28
|
|
Длина труб в секции
|
м
|
4
|
4
|
4
|
3
|
|
Материальное исполнение секции
|
|
Б1
|
Б1
|
Б1
|
Б1
|
|
Тип охладителей
|
|
вертикальный
|
|
Тип трубных секций
|
|
камерный
|
Примечание: Б1 - сталь 10, 20.
