Блок аппаратов воздушного охлаждения с рециркуляцией охлаждающего воздуха (БАВО-К)
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99
Блок аппаратов воздушного охлаждения газа предназначен для охлаждения нефтяного газа после цилиндров низкого давления (ЦНД), высокого давления (ЦВД) компрессора и масла.

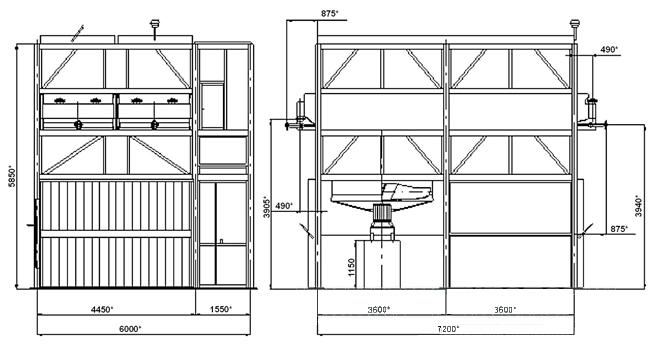

Каждый аппарат блока состоит из двух горизонтально расположенных трубных секций, собранных из биметаллических оребренных труб, двух колес вентиляторов с изменяющимся углом поворота лопастей, один из которых с пневмоприводом поворота лопастей. В трубных секциях предусмотрены подогреватели воздуха. Трубные секции установлены на опорной металлоконструкции. На металлоконструкции предусмотрены места для установки грузоподъемных механизмов для демонтажа колес вентиляторов в период проведения ремонтных работ. Аппарат имеет узел рециркуляции воздуха, состоящий из панелей и жалюзи с пневмоприводами.
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
|
АВО ЦНД
|
АВО ЦВД
|
АВО масла
|
|
Площадь поверхности теплообмена
|
м²
|
5650
|
2825
|
2670
|
|
Давление рабочее
|
МПа
|
0,93
|
3,63
|
0,6
|
|
Количество аппаратов в блоке
|
шт.
|
2
|
2
|
2
|
|
Количество секций в аппарате
|
шт.
|
2
|
2
|
2
|
|
Диаметр колеса вентилятора
|
м
|
2,8
|
2,8
|
2,8
|
|
Количество колес вентиляторов в аппарате
|
шт.
|
2
|
2
|
2
|
|
Частота вращения колеса вентилятора
|
об/мин
|
426
|
426
|
426
|
|
Мощность электродвигателя
|
кВт
|
30
|
30
|
30
|
|
Коэффициент оребрения труб (условный)
|
|
20
|
20
|
9
|
|
Число рядов труб в секции
|
|
6
|
6
|
6
|
|
Число ходов по трубам в секции
|
|
1
|
3
|
3
|
|
Длина труб
|
м
|
8
|
8
|
8
|
|
Материальное исполнение секции
|
|
Б1
|
Б3
|
Б1
|
|
Тип трубных секций
|
|
камерный
|
Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 10, 20; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т.
