Блок аппаратов воздушного охлаждения (БАВГ-МЭА)
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99
Блок аппаратов воздушного охлаждения БАВГ-МЭА предназначен для охлаждения моно-этаноламина МЭА - раствора отделения очистки технологической линии производства аммиака.

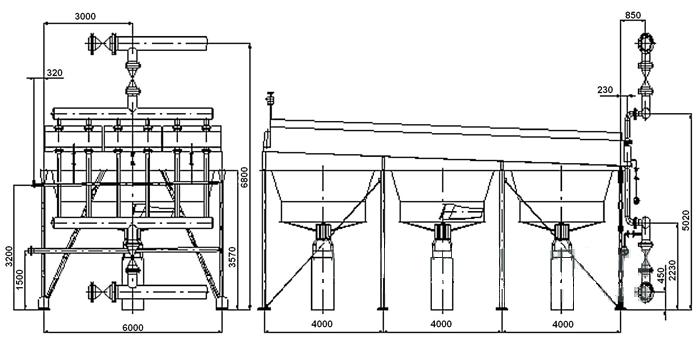

Блок составлен из десяти идентичных аппаратов воздушного охлаждения, каждый из которых состоит из трех секций, расположенных горизонтально на несущей металлоконструкции. Вентиляторы, вращаясь в полости коллектора, прогоняют воздух через межтрубное пространство секций, охлаждая продукт. Блок укомплектован коллекторной обвязкой.
Аппараты снабжены увлажнителями воздуха, которые могут быть использованы при относительно высокой температуре окружающего воздуха (выше 28°С). Конструкция аппарата позволяет производить монтаж-демонтаж электродвигателя.Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальная площадь поверхности теплообмена:
|
|
|
|
I потока
|
м²
|
38800
|
|
II потока
|
м²
|
58200
|
|
Номинальная площадь поверхности теплообмена аппарата:
|
м²
|
9700
|
|
Давление рабочее
|
МПа
|
5,0
|
|
Количество аппаратов в блоке:
|
|
|
|
I потока
|
шт.
|
4
|
|
I потока
|
шт.
|
6
|
|
Количество секций в аппарате
|
шт.
|
3
|
|
Диаметр колеса вентилятора
|
м
|
2,8
|
|
Количество колес вентиляторов в аппарате:
|
шт.
|
3
|
|
Мощность тихоходного электродвигателя
|
кВт
|
37
|
|
Коэффициент оребрения труб (условный)
|
|
20
|
|
Число рядов труб в секции
|
|
6
|
|
Число ходов по трубам в секции
|
|
2
|
|
Длина труб в секции
|
м
|
12
|
|
Материальное исполнение секции
|
|
Б3
|
|
Тип трубных секций
|
|
камерный
|
Примечание: БЗ – сталь 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т
|
