Аппараты воздушного охлаждения - 160
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 15150
Предназначен для охлаждения природного газа и конденсации жидких углеводородов.

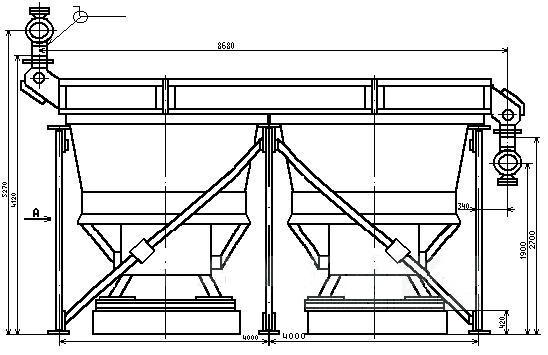

Аппарат состоит из четырех теплообменных секций, составленных из оребренных биметаллических труб. Секции расположены горизонтально и монтируются на металлической конструкции. Привод с колесом вентилятора размещается на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт в трубах.
Аппараты предназначены для работы в микроклиматических районах с холодным климатом. Категория размещения 1 по ГОСТ 15150 со средней температурой воздуха в течение пяти суток подряд в наиболее холодный период не ниже 223 К (-50°С) с минимальной рабочей температурой деталей, работающих под давлением минус 40°С.
Аппараты предназначены для установки в районах с сейсмичностью до 7 баллов и скоростным напором ветра по IY географическому району.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Коэффициент оребрения труб
|
|
20
|
|
Условное давление
|
кгс/см²
|
17,0(170)
|
|
Количество теплообменных секций
|
|
4
|
|
Число рядов труб в секции
|
|
6
|
|
Число труб в секции
|
|
195
|
|
Длина труб
|
м
|
8
|
|
Число ходов по трубам
|
|
3
|
|
Поверхность теплообмена
|
м²
|
9940
|
|
Диаметр колеса вентилятора
|
мм
|
2800
|
|
Электродвигатель:
|
|
|
|
тип
|
|
ВАСО 2-30-14
|
|
мощность
|
кВт
|
30
|
|
количество
|
|
4
|
|
Материальное исполнение
|
|
углеродистая сталь,
нержавеющая сталь
|
Пример условного обозначения: 1АВГ-160-Б1: материальное исполнение Б1 ; 1АВГ-160-Б1-1: материальное исполнение Б1, с коллекторами исполнения 1 ( с разделкой кромок под сварку) ; 1АВГ-160-Б1-2: с коллекторами исполнения 2 (с приварными фланцами).
|
