Аппараты воздушного охлаждения 2АВГ-75
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99
Аппараты воздушного охлаждения с коллекторами входа и выхода продукта предназначены для охлаждения природного газа на компрессорных станциях магистральных газопроводов.
Аппараты изготавливаются одинарными и стыкуемыми. Стыкуемые аппараты предназначены для стыковки с одинарным или стыкуемым аппаратом при их установке в ряд.
Аппарат состоит из горизонтально расположенных секций, собранных из оребренных биметаллических труб, обдуваемых потоком воздуха, который нагнетается снизу осевыми вентиляторами с приводами от тихоходных электродвигателей.
Аппараты могут эксплуатироваться в условиях холодного климата (ГОСТ 16350-80). Категория размещения 1 (ГОСТ 15150-69) со средней температурой воздуха в течение пяти суток подряд в наиболее холодный период не ниже 218К (-55°С).
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов.
Дополнительно к заказу может быть поставлена тележка для демонтажа и монтажа электродвигателя при проведении ремонтных работ, а также съемник, предназначенный для демонтажа колеса вентилятора с вала электродвигателя.

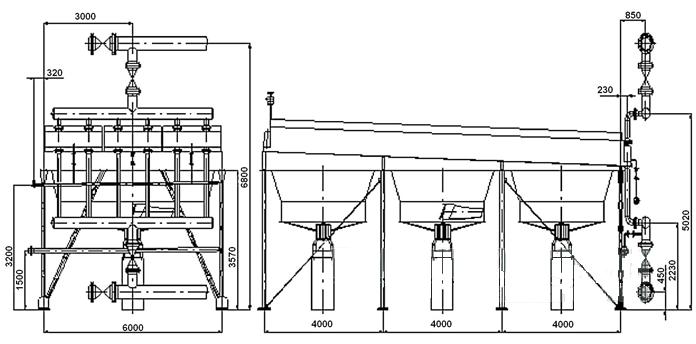

Присоединительные и габаритные размеры в соответствии с ТУ 26-02-913-96.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Площадь поверхности теплообмена:
|
м²
|
9930
|
|
Давление расчетное
|
МПа
|
7,5
|
|
Количество секций в аппарате
|
шт.
|
3
|
|
Диаметр колеса вентилятора
|
м
|
5
|
|
Количество колес вентиляторов в аппарате:
|
шт.
|
2
|
|
Частота вращения колеса вентилятора
|
об/мин
|
250
|
|
Мощность тихоходного двигателя
|
кВт
|
37
|
|
Коэффициент оребрения труб (условный)
|
|
20
|
|
Число рядов труб в секции
|
|
6
|
|
Число ходов по трубам в секции
|
|
1
|
|
Длина труб в секции
|
м
|
12
|
|
Материальное исполнение секции
|
|
Б1
|
|
Тип трубных секций
|
|
камерный
|
Примечание: Б1 - сталь 20.
