Аппараты воздушного охлаждения блочно-модульные (АВО-БМ)
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99
Аппараты предназначены для охлаждения и конденсации парообразных, газообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности.
Аппараты горизонтального типа с нижним расположением осевых вентиляторов. Вентиляторная секция представляет собой пространственную металлоконструкцию, объединенную с коробом подвода нагнетаемого воздуха. Секция теплообменная представляет собой конструкцию, собранную из накатных оребренных биметаллических труб и установленную на вентиляторной секции.
Аппарат снабжен дополнительными устройствами (жалюзи, подогреватель воздуха), обеспечивающими рециркуляцию нагретого в теплообменных секциях воздуха, для предотвращения переохлаждения продуктов в зимнее время.

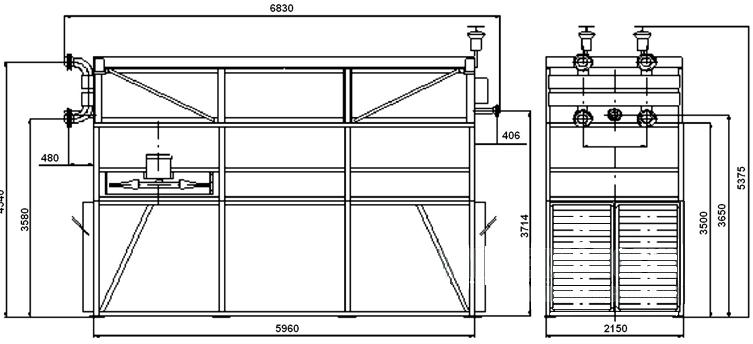

Присоединительные и габаритные размеры в соответствии с СТО 301-09-9-23-97
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Площадь поверхности теплообмена:
|
|
|
|
при длине теплообменных труб в секции 4 м
|
м²
|
595÷1565
|
|
при длине теплообменных труб в секции 6 м
|
м²
|
895÷2355
|
|
при длине теплообменных труб в секции 8 м
|
м²
|
1195÷3150
|
|
при длине теплообменных труб в секции 12 м
|
м²
|
1795÷4735
|
|
Давление условное
|
МПа
|
0,6; 1,6; 2,5; 4,0; 6,3
|
|
Количество секций в аппарате
|
шт.
|
1
|
|
Диаметр колеса вентилятора
|
м
|
1,6
|
|
Количество колес вентиляторов в аппарате:
|
|
|
|
2х4
|
шт.
|
2
|
|
2х6
|
шт.
|
3
|
|
2х8
|
шт.
|
4
|
|
2х12
|
шт.
|
6
|
|
Частота вращения колеса вентилятора
|
об/мин
|
750
|
|
Мощность тихоходного электродвигателя
|
кВт
|
7,5; 11; 15
|
|
Коэффициент оребрения труб (условный)
|
|
20
|
|
Число рядов труб в секции
|
|
4; 6; 8
|
|
Длина труб в секции
|
м
|
4; 6; 8; 12
|
|
Материальное исполнение секции
|
|
Б1; Б2.1; Б3; Б4
|
|
Тип секции теплообменной
|
|
камерный
|
Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 – сталь 10, 20; Б2.1 - 15Х5М или Х8; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т; Б4- сталь 10Х17Н13М2Т.
Пример условного обозначения.АВО-БМ 1785-6-4-8-2-Б1-УХЛ1-11: аппарат блочно-модульный с площадью поверхности теплообмена 1785 м², длиной труб в секции 6 м; с числом рядов труб в секции 8, с числом ходов по трубам в секции 2, материальным исполнением секции Б1, климатическое исполнение в соответствии с ГОСТ 15150, мощностью электродвигателя 11 кВт
|
