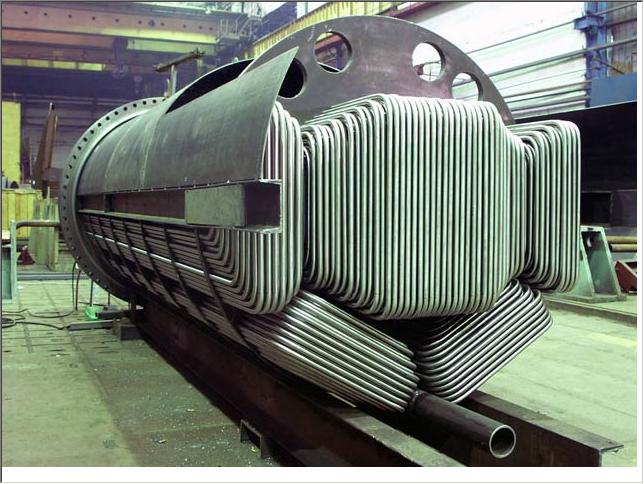

ПСВ ТРУБНЫЕ ПУЧКИ ПОДОГРЕВАТЕЛЕЙ СЕТЕВОЙ ВОДЫ
Трубные пучки подогревателей сетевой воды предназначены для подогрева сетевой воды на тепловых электростанциях паром из отборов турбин, а в отопительно - производственных и отопительных котельных - паром котлов низкого давления.
| Обозначение |
Размеры, мм |
Рабочее давление воды,
МПа |
Рабочее давление пара,
МПа |
t. пара,
°С |
Площадь поверхности нагрева,
м² |
Масса,
кг |
| Dн |
Dп |
L |
| ПСВ 45-7-15 |
910 |
- |
3600 |
1,0 |
1,4 |
250 |
68 |
528 |
| ПСВ 125-7-15 |
1225 |
975 |
3864 |
1,6 |
0,8 |
400 |
127 |
1480 |
| ПСВ 200-7-15 |
1540 |
- |
4180 |
1,47 |
0,69 |
400 |
200 |
1860 |
| ПСВ 315-3-23 |
1790 |
1460 |
4553 |
2,3 |
0,29 |
250 |
315 |
3220 |
| ПСВ 315-14-23 |
1790 |
1460 |
4553 |
2,3 |
1,4 |
250 |
315 |
3220 |
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| Обозначение |
Размеры, мм |
Рабочее давление воды,
МПа |
Рабочее давление пара,
МПа |
t. пара,
°С |
Площадь поверхности нагрева,
м² |
Масса,
кг |
| Dн |
Dп |
L |
| ПСВ 45-7-15 |
910 |
- |
3600 |
1,0 |
1,4 |
250 |
68 |
528 |
| ПСВ 125-7-15 |
1225 |
975 |
3864 |
1,6 |
0,8 |
400 |
127 |
1480 |
| ПСВ 200-7-15 |
1540 |
- |
4180 |
1,47 |
0,69 |
400 |
200 |
1860 |
| ПСВ 315-3-23 |
1790 |
1460 |
4553 |
2,3 |
0,29 |
250 |
315 |
3220 |
| ПСВ 315-14-23 |
1790 |
1460 |
4553 |
2,3 |
1,4 |
250 |
315 |
3220 |
| |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
Размер трубок, мм
|
19х1
|
|
Материал трубного пучка
|
титан ВТ1-0
|
|
Размер трубок, мм
|
19х1
|
|
Материал трубного пучка
|
титан ВТ1-0
|
|
