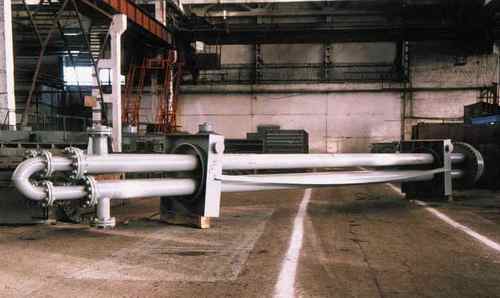

МНОГОПОТОЧНЫЕ ТЕПЛООБМЕННИКИ АТК 24.202.06-90
МНОГОПОТОЧНЫЕ ТЕПЛООБМЕННИКИ АТК 24.202.06-90
Многопоточные теплообменники Предназначены для теплообмена между технологическими средами с температурой от минус 60 °С до плюс 550 °С в химической, нефтехимической, нефтеперерабатывающей, газовой и других отраслях промышленности, кроме атомной. Теплообменники могут эксплуатироваться в районах с сейсмичностью до 6 баллов включительно.
|
Диаметр труб, мм:
|
|
по трубному (кожуховому) пространству
|
89, 108
|
|
по кольцевому пространству
|
38, 48, 57
|
|
Длина теплообменных труб, м.
|
3,0; 4,5; 6,0; 9,0
|
|
Температура среды, °С
|
|
по трубному пространству
|
от минус 30 до плюс 450
|
|
по кольцевому пространству
|
от минус 60 до плюс 550
|
|
Сочетание условных давлений внутри и снаружи теплообменных труб, Рв/Рн, МПа
|
1,6/1,6; 1,6/4,0; 4,0/1,6; 4,0/4,0
|
|
Поверхность теплообмена, м²
|
3,9 - 93
|
|
Диаметр труб, мм:
|
|
Материальное исполнение
|
углеродистая сталь, нержавеющая сталь
|
|
по трубному (кожуховому) пространству
|
89, 108
|
|
по кольцевому пространству
|
38, 48, 57
|
|
Длина теплообменных труб, м.
|
3,0; 4,5; 6,0; 9,0
|
|
Температура среды, °С
|
|
по трубному пространству
|
от минус 30 до плюс 450
|
|
по кольцевому пространству
|
от минус 60 до плюс 550
|
|
Сочетание условных давлений внутри и снаружи теплообменных труб, Рв/Рн, МПа
|
1,6/1,6; 1,6/4,0; 4,0/1,6; 4,0/4,0
|
|
Поверхность теплообмена, м²
|
3,9 - 93
|
|
Материальное исполнение
|
углеродистая сталь, нержавеющая сталь
|
|
