Аппараты воздушного охлаждения зигзаобразные с двумя вентиляторами (2АВЗ-Д)
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99
Аппараты предназначены для охлаждения и конденсации газообразных, парообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности.
Аппарат состоит из шести трубных секций, составленных из биметаллических оребренных труб. Секции расположены в форме зигзага под острым углом друг к другу и к горизонтальной опорной площадке. Секции монтируются на металлической конструкции. На отдельной раме размещается привод с колесом вентилятора. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт.
По требованию заказчика аппарат дополнительно может быть укомплектован увлажнителем, подогревателем, жалюзи. Жалюзи выполняются с ручной регулировкой или с пневмоприводом поворота заслонок.
Возможно исполнение аппаратов с системой рециркуляции, состоящей из панелей, жалюзи верхних, переточных и боковых. Устройство рециркуляции обеспечивает рециркуляцию нагретого в трубных секциях воздуха для предотвращения переохлаждения продукта в зимнее время.
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов.

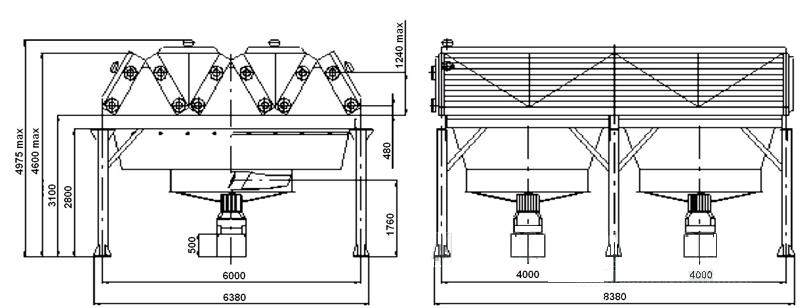

Присоединительные и габаритные размеры в соответствии с СТО 301-09-9-19-97
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Площадь поверхности теплообмена:
|
м²
|
3450÷11400
|
|
Давление условное
|
МПа
|
0,6; 1,6; 2,5; 4,0; 6,3
|
|
Количество секций в аппарате
|
шт.
|
6
|
|
Диаметр колеса вентилятора
|
м
|
2,8
|
|
Количество колес вентиляторов в аппарате:
|
шт.
|
2
|
|
Частота вращения колеса вентилятора
|
об/мин
|
426
|
|
Мощность тихоходного двигателя
|
кВт
|
22; 30; 37
|
|
Коэффициент оребрения труб (условный)
|
|
9; 14,6; 20
|
|
Число рядов труб в секции
|
|
4; 6; 8
|
|
Число ходов по трубам в секции:
|
|
1; 2; 2а; 4; 4а; 8
|
|
Длина труб в секции
|
м
|
8
|
|
Материальное исполнение секции
|
|
Б1; Б2.1; Б3; Б4; Б5
|
|
Тип трубных секций
|
|
крышечный
|
Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 20; Б2.1 - 15Х5М или Х8; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т; Б4- сталь 10Х17Н13М2Т; Б5 - ЛАМШ77-2-0,05.
