Аппараты воздушного охлаждения газа с рециркуляцией охлаждающего воздуха
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99
Аппараты воздушного охлаждения горизонтального типа с рециркуляцией для компрессорных станций предназначены для охлаждения газа после 1 и 2 ступени компрессора и масла в системе смазки компрессоров, установки мощностью 6000 кВт для газлифтной эксплуатации нефтяных скважин.
Аппарат состоит из двух горизонтально расположенных секций, собранных из накатных оребренных биметаллических труб. В секциях под оребренными трубами предусмотрены змеевики подогрева воздуха. Секции установлены на несущей металлоконструкции. Вентиляторы, один из которых включает механизм изменения угла наклона лопастей с пневмоприводом, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт.

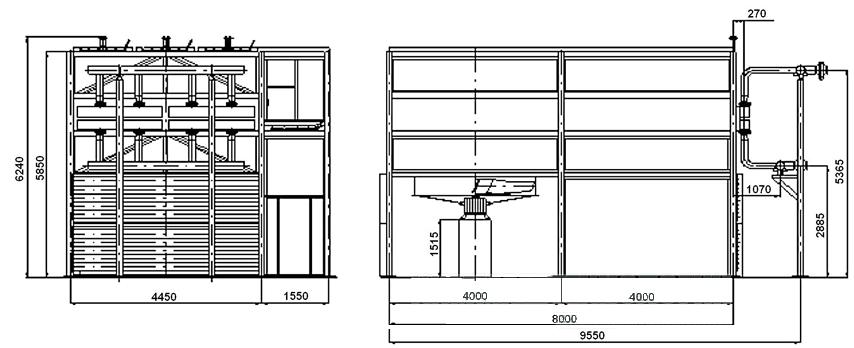

Для предотвращения переохлаждения продукта в зимний период работы предусмотрена система рециркуляции нагретого воздуха. Для этой цели в аппарате имеются боковые жалюзи, расположенные на торцевых стенках аппарата, промежуточные жалюзи в боковом коробе и верхние жалюзи, расположенные над секциями. Жалюзи снабжены пневмоприводами. Аппарат укомплектован коллекторами подвода и отвода газа (рис. 1.11).
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
|
АВГР-Г1-С
|
АВГР-Г2-С
|
АВГР-МС
|
|
Площадь поверхности теплообмена
|
м²
|
2435
|
1624
|
1870
|
|
Давление рабочее
|
МПа
|
3,65
|
11,6
|
1,0
|
|
Температура продукта на входе
|
ºС
|
232
|
200
|
130
|
|
Температура продукта на выходе
|
ºС
|
40
|
40
|
70
|
|
Количество аппаратов в установке
|
шт.
|
3
|
3
|
3
|
|
Количество секций в аппарате
|
шт.
|
2
|
2
|
2
|
|
Диаметр колеса вентилятора
|
м
|
2,8
|
2,8
|
2,8
|
|
Количество колес вентиляторов в аппарате
|
шт.
|
2
|
2
|
2
|
|
Частота вращения колеса вентилятора
|
об/мин
|
426
|
426
|
426
|
|
Мощность электродвигателя
|
кВт
|
30
|
30
|
22
|
|
Коэффициент оребрения труб (условный)
|
|
20
|
20
|
9
|
|
Число рядов труб в секции
|
|
6
|
4
|
4
|
|
Число ходов по трубам в секции
|
|
2
|
4
|
4
|
|
Длина труб в секции
|
м
|
8
|
8
|
8
|
|
Материальное исполнение секции
|
|
Б3
|
Б3
|
Б1
|
|
Тип трубных секций
|
|
камерный
|
Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 20; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т.
