ПСВ ТРУБНЫЕ ПУЧКИ ПОДОГРЕВАТЕЛЕЙ СЕТЕВОЙ ВОДЫ

№ по каталогу: 31

ПСВ ТРУБНЫЕ ПУЧКИ ПОДОГРЕВАТЕЛЕЙ СЕТЕВОЙ ВОДЫ

Трубные пучки подогревателей сетевой воды предназначены для подогрева сетевой воды на тепловых электростанциях паром из отборов турбин, а в отопительно - производственных и отопительных котельных - паром котлов низкого давления.

Обозначение	Размеры, мм	Рабочее давление воды, МПа	Рабочее давление пара, МПа	t. пара, °С	Площадь поверхности нагрева, м²	Масса, кг
Dн	Dп	L
ПСВ 45-7-15	910	-	3600	1,0	1,4	250	68	528
ПСВ 125-7-15	1225	975	3864	1,6	0,8	400	127	1480
ПСВ 200-7-15	1540	-	4180	1,47	0,69	400	200	1860
ПСВ 315-3-23	1790	1460	4553	2,3	0,29	250	315	3220
ПСВ 315-14-23	1790	1460	4553	2,3	1,4	250	315	3220

Обозначение	Размеры, мм			Рабочее давление воды, МПа	Рабочее давление пара, МПа	t. пара, °С	Площадь поверхности нагрева, м²	Масса, кг
Обозначение	Dн	Dп	L	Рабочее давление воды, МПа	Рабочее давление пара, МПа	t. пара, °С	Площадь поверхности нагрева, м²	Масса, кг
ПСВ 45-7-15	910	-	3600	1,0	1,4	250	68	528
ПСВ 125-7-15	1225	975	3864	1,6	0,8	400	127	1480
ПСВ 200-7-15	1540	-	4180	1,47	0,69	400	200	1860
ПСВ 315-3-23	1790	1460	4553	2,3	0,29	250	315	3220
ПСВ 315-14-23	1790	1460	4553	2,3	1,4	250	315	3220

Размер трубок, мм	19х1
Материал трубного пучка	титан ВТ1-0
Размер трубок, мм	19х1
Материал трубного пучка	титан ВТ1-0

Похожая продукция

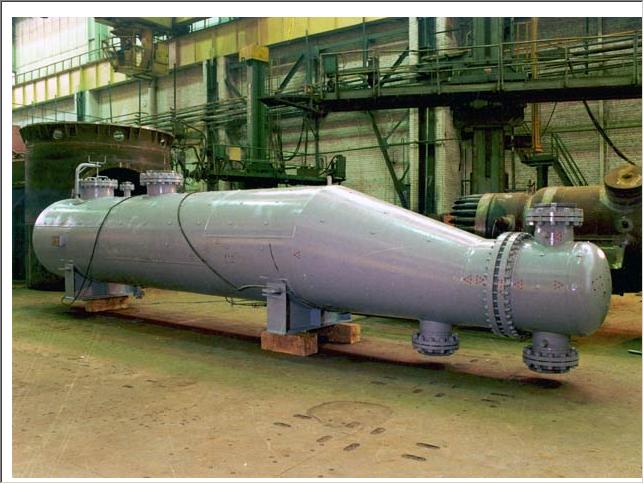

ИСПАРИТЕЛИ С ПАРОВЫМ ПРОСТРАНСТВОМ
	Испарители с паровым пространством предназначены для испарения газовых фракций из жидких сред, могут быть использованы как выпарные аппараты в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.
подробнее

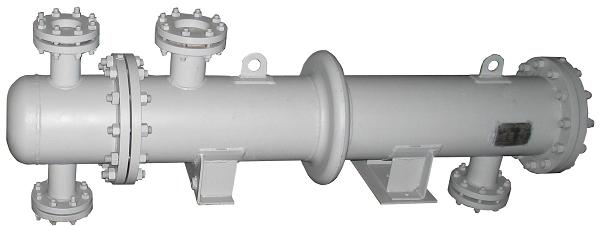

АППАРАТЫ ТЕПЛООБМЕННЫЕ КОЖУХОТРУБЧАТЫЕ С НЕПОДВИЖНЫМИ РЕШЁТКАМИ ТИПА ТН, ТК, ХН, ХК, КН, КК, ИН, ИК
