График для выбора типоразмера подогревателяПодогреватели пароводяные скоростные предназначены для подогрева воды систем теплоснабжения, отопления и горячего водоснабжения, работающих по наиболее распространенным графикам температурного регулирования 70º-150ºC; 70º-130ºC; 70º-95ºC и 5º-60ºC. Первичный теплоноситель - пар давлением 0,7 МПа (7 кгс/см2) для подогрева воды до 130º и 150ºС и давлением 0,2 МПа (2 кгс/см2) для подогрева воды до 95º и 60ºС. Давление воды не должно быть выше 1,6 МПа (16 кгс/см2). Для температурного режима 70º-150ºC используются 4-х ходовые подогреватели, для остальных режимов - 2-ходовые. Во избежание вскипания воды ее давление в подогревателях должно быть не менее чем на 0,1 МПа (1 кгс/см2) выше давления пара.

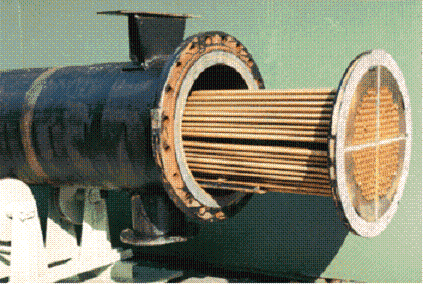

 Подогреватели изготавливаются с плавающей головкой. Трубная система изготавливается из латуни марки Л68. Детали и сборочные единицы подогревателей изготавливаются из материалов и полуфабрикатов, предусмотренных "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденных Госгортехнадзором.
Буквы и цифры, входящие в обозначения подогревателя, например: ПП1-32-0,7-2
- ПП - подогреватель пароводяной
- 1 - исполнение с эллиптическими днищами (2 - с плоскими днищами)
- 32 - поверхность нагрева, м2
- 0,7 - давление греющего пара, МПа;
- 2 - количество ходов по воде.
| Обозначение |
Поверхность теплообмена, м2 |
Макс температура пара,°C |
Количество ходов воды |
Диаметр подогре-вателя, мм |
Длина
подогревателя,
мм |
|
ПП2-6-2-II
|
6.3
|
250
|
2
|
325
|
2550
|
|
ПП2-9-7-II
|
9.5
|
250
|
2
|
325
|
3550
|
|
ПП2-9-7-IV
|
9.5
|
250
|
4
|
325
|
3550
|
|
ПП1-11-2-II
|
11.4
|
250
|
2
|
325
|
2550
|
|
ПП1-16-2-II
|
16
|
250
|
2
|
480
|
2765
|
|
ПП1-17-7-II
|
17.2
|
250
|
2
|
426
|
3683
|
|
ПП1-17-7-IV
|
17.2
|
250
|
4
|
426
|
3683
|
|
ПП1-21-7-II
|
21.2
|
250
|
2
|
530
|
2785
|
|
ПП1-24-7-II
|
24.4
|
250
|
2
|
480
|
3750
|
|
ПП1-24-7-IV
|
24.4
|
250
|
4
|
480
|
3750
|
|
ПП1-32-7-II
|
32
|
250
|
2
|
530
|
3785
|
|
ПП1-32-7-IV
|
32
|
250
|
4
|
530
|
3785
|
| Обозначение |
Поверхность теплообмена, м2 |
Макс температура пара,°C |
Количество ходов воды |
Диаметр подогре-вателя, мм |
Длина
подогревателя,
мм |
|
ПП2-11-2-II
|
11.4
|
250
|
2
|
426
|
2574
|
|
ПП2-17-7-II
|
17.2
|
250
|
2
|
426
|
3574
|
|
ПП2-17-7-IV
|
17.2
|
250
|
2
|
426
|
3574
|
|
ПП1-35-2-II
|
35.3
|
250
|
2
|
530
|
2885
|
|
ПП1-50-2-II
|
50.5
|
250
|
2
|
720
|
2986
|
|
ПП1-53-7-II
|
53.9
|
250
|
2
|
630
|
3885
|
|
ПП1-53-7-IV
|
53.9
|
250
|
4
|
630
|
3885
|
|
ПП1-71-2-II
|
71.2
|
250
|
2
|
820
|
3135
|
|
ПП1-76-7-II
|
76.8
|
250
|
2
|
720
|
3986
|
|
ПП1-76-7-IV
|
76.8
|
250
|
4
|
720
|
3986
|
|
ПП1-108-7-II
|
108
|
250
|
2
|
820
|
4135
|
|
ПП1-108-7-IV
|
108
|
250
|
4
|
820
|
4135
|
График для выбора типоразмера подогревателя
Пример 1
Выбор подогревателя для температурного графика 70/150°C с тепловым потоком 12 Гкал/ч (13,92 МВт).
Из точки, соответствующей 1Гкал/ч, проводим горизонтальную линию до пересечения с линией температурного графика 70/150°C. Точке пересечения соответствует цифра 108 м2, что соответствует подогревателю ПП1-108-0,7-4.
Пример 2
Выбор подогревателя для температурного графика 70/95°C с расходом нагреваемой воды 200 т/ч.
Из точки, соответствующей 200 т/ч, проводим вертикальную линию до пересечения с линией температурного графика 70/95°C. Точке пересечения соответствует цифра 50,5 м2 , что соответствует подогревателю ПП1-50-0,2-2.
|
