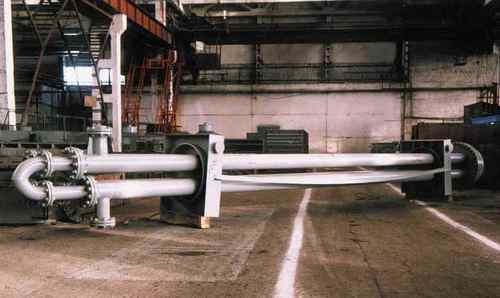

МНОГОПОТОЧНЫЕ ТЕПЛООБМЕННИКИ АТК 24.202.06-90

№ по каталогу: 19

МНОГОПОТОЧНЫЕ ТЕПЛООБМЕННИКИ АТК 24.202.06-90

МНОГОПОТОЧНЫЕ ТЕПЛООБМЕННИКИ АТК 24.202.06-90

Многопоточные теплообменники Предназначены для теплообмена между технологическими средами с температурой от минус 60 °С до плюс 550 °С в химической, нефтехимической, нефтеперерабатывающей, газовой и других отраслях промышленности, кроме атомной. Теплообменники могут эксплуатироваться в районах с сейсмичностью до 6 баллов включительно.

Диаметр труб, мм:
по трубному (кожуховому) пространству	89, 108
по кольцевому пространству	38, 48, 57
Длина теплообменных труб, м.	3,0; 4,5; 6,0; 9,0
Температура среды, °С
по трубному пространству	от минус 30 до плюс 450
по кольцевому пространству	от минус 60 до плюс 550
Сочетание условных давлений внутри и снаружи теплообменных труб, Рв/Рн, МПа	1,6/1,6; 1,6/4,0; 4,0/1,6; 4,0/4,0
Поверхность теплообмена, м²	3,9 - 93
Диаметр труб, мм:
Материальное исполнение	углеродистая сталь, нержавеющая сталь
по трубному (кожуховому) пространству	89, 108
по кольцевому пространству	38, 48, 57
Длина теплообменных труб, м.	3,0; 4,5; 6,0; 9,0
Температура среды, °С
по трубному пространству	от минус 30 до плюс 450
по кольцевому пространству	от минус 60 до плюс 550
Сочетание условных давлений внутри и снаружи теплообменных труб, Рв/Рн, МПа	1,6/1,6; 1,6/4,0; 4,0/1,6; 4,0/4,0
Поверхность теплообмена, м²	3,9 - 93
Материальное исполнение	углеродистая сталь, нержавеющая сталь
