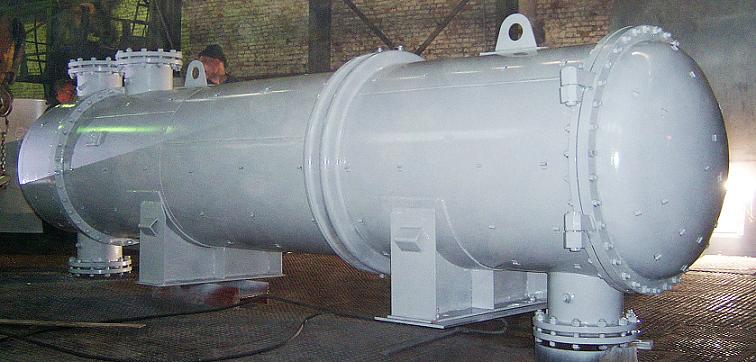

АППАРАТЫ ТЕПЛООБМЕННЫЕ КОЖУХОТРУБЧАТЫЕ С НЕПОДВИЖНЫМИ РЕШЁТКАМИ ТИПА ТН, ТК, ХН, ХК, КН, КК, ИН, ИК

№ по каталогу: 86

АППАРАТЫ ТЕПЛООБМЕННЫЕ КОЖУХОТРУБЧАТЫЕ С НЕПОДВИЖНЫМИ РЕШЁТКАМИ ТИПА ТН, ТК, ХН, ХК, КН, КК, ИН, ИК








МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ АППАРАТОВ С НЕПОДВИЖНЫМИ РЕШЕТКАМИ.

Матеpиальное исполнение

Узлы
и детали

Условное обозначение исполнений

М1
(все типы)

М3
(ХН, ХК, КН, КК)

М8

(ТН, ТК, ИН, ИК)

М9

(ТН, ТК, ИН, ИК)

кожух

Ст3сп; 16ГС

Ст3сп; 16ГС

12Х18Н10Т

10Х17Н13М2Т

камеpа

Ст3сп; 16ГС

Ст3сп; 16ГС

12Х18Н10Т

10Х17Н13М2Т

тpуба теплообменная

патрубки штуцеров

10; 20

20

ЛаМш77-2-0,05

20

12Х18Н10Т,

08Х18Н10Т,

10Х17Н13М2Т

решетка

16ГС

16ГС с наплавкой

12Х18Н10Т

10Х17Н13М2Т



Узлы
и детали

Условное обозначение исполнений

М10

(все типы)

М11

(все типы)

М12

(ТН, ТК, ХН,

 ХК, КН, КК)

М17

(ТН, ТК, ИН, ИК)

кожух

12Х18Н10Т

10Х17Н13М2Т

Ст3сп; 16ГС

10Г2; 09Г2С

камеpа

Ст3сп; 16ГС; 20

Ст3сп; 16ГС; 20

Ст3сп; 16ГС;

10Г2; 09Г2С

тpуба теплообменная

патрубки штуцеров

12Х18Н10Т,

кож.08Х18Н10Т

10Х17Н13М2Т

кож.10Х17Н13М2Т

08Х22Н6Т

20

10Г2

решетка

12Х18Н10Т

10Х17Н13М2Т

16ГС

10Г2; 09Г2С



Узлы
и детали

Условное обозначение исполнений

М19

(ТН, ТК, ХН,

 ХК, КН, КК)

М20

(ТН, ТК, ХН,

 ХК, КН, КК)

М21

(ТН, ТК)

М22

(ТН, ТК)

М23

(ТН, ТК,

ИН, ИК)

М24

(ТН, ТК, ИН, ИК)

кожух

08Х22Н6Т

08Х21Н6М2Т

08Х22Н6Т

08Х21Н6М2Т

Ст3сп;16ГС

Ст3сп; 16ГС

камеpа

Ст3сп; 16ГС

Ст3сп; 16ГС

08Х22Н6Т

08Х21Н6М2Т

08Х22Н6Т

08Х21Н6М2Т

тpуба теплообменная

патрубки штуцеров


08Х22Н6Т
камер 20


08Х21Н6М2Т

камер 20

08Х22Н6Т

08Х21Н6М2Т


08Х22Н6Т

кожуха 20


08Х21Н6М2Т

кожуха 20

решетка

08Х22Н6Т

08Х21Н6М2Т

08Х22Н6Т

08Х21Н6М2Т

08Х22Н6Т

08Х21Н6М2Т



Исполнение аппаратов по температурному пределу:

Н - низкотемпературное от минус 30°С до 100°С
Н1 - низкотемпературное от минус 40
°С до 100°С
Н2 - низкотемпературное от минус 60
°С до 100°С
Н3 - низкотемпературное от минус 70
°С до 100°С

О - обыкновенное от минус 20°С до 100°С
С - среднетемпературное от минус 20
°С до 200°С
В - высокотемпературное от минус 20"С до 300°С
В1 - высокотемпературное от минус 20°С до 350°С



Пример расшифровки условного обозначения теплообменного аппарата:

    Теплообменник-Т (холодильник - Х,  испаритель - И,  конденсатор ), с неподвижными  трубными  решетками-Н, (компенсирующим устройством- К), горизонтальный - Г (вертикальный - В),  диаметром кожуха 600 мм, на условное давлени е в трубках и кожухе 1,6 МПа, материального исполнения М1,  исполнения по температурному пределу -0, трубками диаметром 25 мм, гладкими - Г и длиной - 6 м, 2-х ходового по трубам, климатического исполнения - У, с деталями для крепления теплоизоляции - И:

Теплообменник 600 ТНГ-1,6-М1-0/25Г-6-2 У-И
Д
ля приема заказа обязательно должен быть приложен ОПРОСНЫЙ ЛИСТ.



АППАРАТЫ ТЕПЛООБМЕННЫЕ С НЕПОДВИЖНЫМИ РЕШЕТКАМИ .


Основныепараметры

Наименование параметров

Теплообменники ТН, ТК

Холодильники ХН, НК

Температура среды, °С:

в корпусе

в трубах

от минус 70 до плюс  350



от минус 20 до плюс 300
от  минус 20 до плюс 60

Условное давление, МПа

0,6; 1,0; 1,6; 2,5; 4,0

0,6; 1,0; 1,6; 2,5; 4,0

Диаметр корпуса, мм

наружный

внутренний



159; 273; 325; 426;

 400; 600; 800; 1000; 1200



159; 273; 325; 426;

 400; 600; 800; 1000; 1200

Поверхность теплообмена

теоретическая, м2

1,0-972,7

1,0-972,7

Диаметр труб теплообменных, мм

20; 25

25

Длина труб теплообменных, м

1,0; 1,5; 2,0; 3,0; 4,0; 6,0; 9,0

1,0; 1,5; 2,0; 3,0; 4,0; 6,0; 9,0

Число ходов по трубам.

1; 2; 4

1; 2; 4

Условный проход штуцеров Ду, мм:

трубное пространство

межтрубное пространство

80; 100; 150; 200; 250; 300; 350

80; 100; 150; 200; 250; 300; 350

Длина аппарата предпочтительная, мм

1400-10540

1900-10380

Исполнение аппаратов

Г; В

Г; В



Основныепараметры

Наименование параметров

Конденсаторы КН, КК

Испарители ИН, ИК

Температура среды, °С:

в корпусе

в трубах

от минус 20 до плюс 300
от  минус 20 до плюс 60



от минус 70 до плюс  350

Условное давление, МПа

0,6; 1,0; 1,6; 2,5

0,6; 1,0; 1,6; 2,5; 4,0

Диаметр корпуса, мм

наружный

внутренний



630;

 600; 800; 1000; 1200; 1400



630;

 600; 800; 1000; 1200; 1400

Поверхность теплообмена

теоретическая , м2

45,0-716

40,0-490

Диаметр труб теплообменных, мм

25

25

Длина труб теплообменных, м

3,0; 4,0; 6,0

2,0; 3,0; 4,0

Число ходов по трубам.

2; 4; 6

1

Условный проход штуцеров Ду, мм:

трубное пространство

межтрубное пространство



100; 150; 200; 250; 300; 350

100; 150; 200; 250; 300; 350;

400; 500

80; 100; 150; 200; 250; 300; 400; 500

200; 250; 300; 350; 400; 500

Длина аппарата предпочтительная, мм

3890-7630

3080-6050

Исполнение аппаратов

Г; В

В
