Система воздушного охлаждения компрессора (СВОК 3М-135/8)

№ по каталогу: 122

Система воздушного охлаждения компрессора (СВОК 3М-135/8)

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99

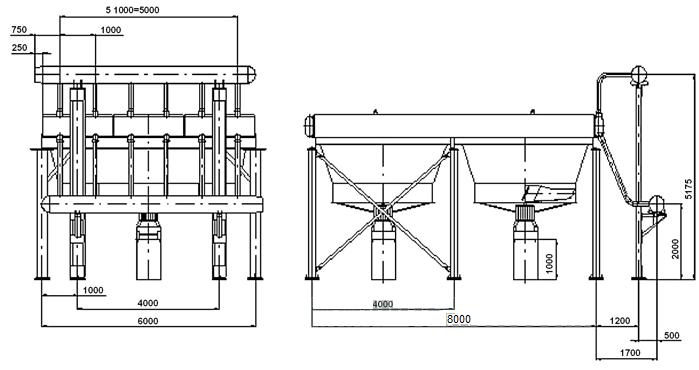

Система воздушного охлаждения предназначена для охлаждения компримированного компрессорами ЦК-135/8 воздуха (азота) и масла, циркулирующего в системе смазки компрессора (рис. 1.15.1).СВОК ЗМ-135/8 включает воздушный охладитель I ступени ВОК 135/2, воздушный охладитель II ступени ВОК 135/4, концевой охладитель ВОК 135/8 и масляный охладитель МОК 135, расположенные вертикально. В воздушных охладителях для прокачки охлаждающего воздуха на секции устанавливаются диффузоры с осевыми вентиляторами ВО-8. Для прокачки охлаждающего воздуха через масляный охладитель используются центробежные вентиляторы ВЦ 14-46.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

		ВОК 135/2	ВОК 135/4	ВОК 135/8	МОК 135
Площадь поверхности теплообмена	м²	1230	957	687	1299
Давление расчетное	МПа	0,2	0,4	0,8	1,0
Давление рабочее	МПа	1	1	1	1
Количество вентиляторов	шт.	2	2	2	3
Мощность, потребляемая вентилятором	кВт	3	3	3	7,5
Мощность электродвигателя	кВт	7,5	7,5	7,5	7,5
Коэффициент оребрения труб (условный)		20	20	20	20
Число рядов труб в секции		9	7	5	16
Число ходов по трубам в секции		1	1	1	28
Длина труб в секции	м	4	4	4	3
Материальное исполнение секции		Б1	Б1	Б1	Б1
Тип охладителей		вертикальный
Тип трубных секций		камерный

Примечание: Б1 - сталь 10, 20.
