Блок воздушных холодильников синтез газа I и II ступени (БВХГ)

№ по каталогу: 120

Блок воздушных холодильников синтез газа I и II ступени (БВХГ)

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99

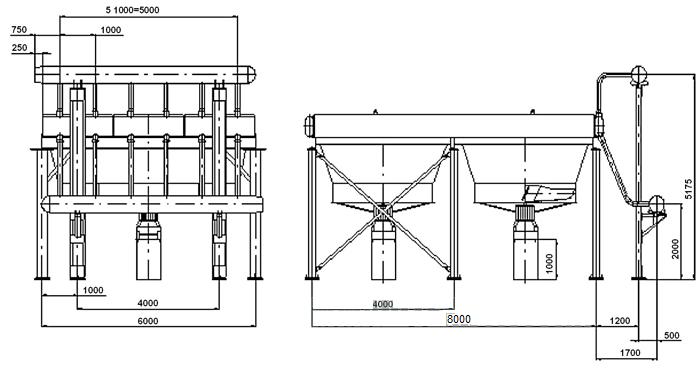

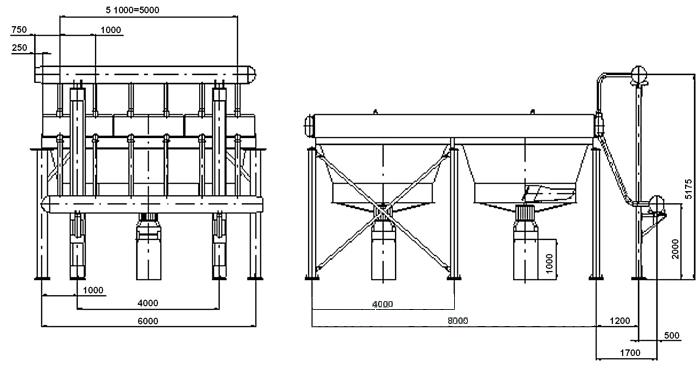

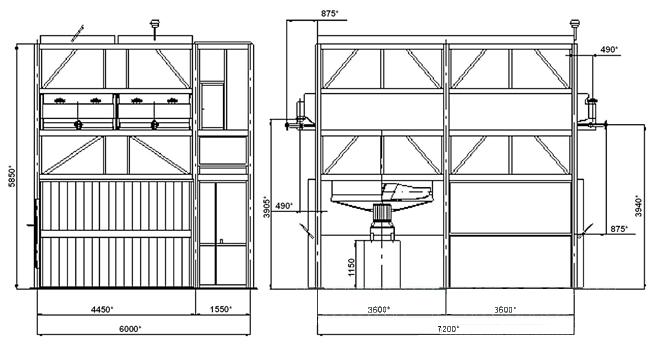

Блок воздушных холодильников синтез газа БВХГ предназначен для охлаждения газов и парожидкостных сред в технологических процессах химической, нефтехимической, нефтеперерабатывающей, газовой, нефтяной и других отраслях промышленности (рис. 1.14.1).

Блок БВХГ состоит из аппаратов воздушного охлаждения и комплектов коллекторной обвязки, которые образуют две ступени холодильников.

Аппарат состоит из трех горизонтально расположенных секций, собранных из оребренных биметаллических труб, обдуваемых потоком воздуха, который нагнетается снизу осевыми вентиляторами с приводами от электродвигателей.

Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

		БВХГ I ступени	БВХГ II ступени
Площадь поверхности теплообмена	м²	7200	7200
Давление рабочее	МПа	6,2	11,2
Количество секций в аппарате	шт.	3	3
Диаметр колеса вентилятора	м	2,8	2,8
Количество колес вентиляторов в аппарате	шт.	2	2
Мощность электродвигателя	кВт	22	22
Коэффициент оребрения труб (условный)		20	20
Число рядов труб в секции		6	6
Число ходов по трубам в секции		2	2
Длина труб в секции	м	8	8
Материальное исполнение секции		Б1	Б1
Тип трубных секций		камерный

Примечание: Б1 - сталь 20.
