Блок аппаратов воздушного охлаждения с рециркуляцией охлаждающего воздуха (БАВО-К)
№ по каталогу: 119
.jpg)

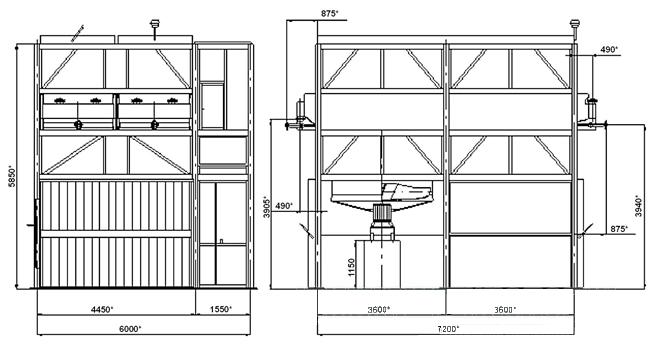

Блок аппаратов воздушного охлаждения с рециркуляцией охлаждающего воздуха (БАВО-К)ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99
Блок аппаратов воздушного охлаждения газа предназначен для охлаждения нефтяного газа после цилиндров низкого давления (ЦНД), высокого давления (ЦВД) компрессора и масла.
Каждый аппарат блока состоит из двух горизонтально расположенных трубных секций, собранных из биметаллических оребренных труб, двух колес вентиляторов с изменяющимся углом поворота лопастей, один из которых с пневмоприводом поворота лопастей. В трубных секциях предусмотрены подогреватели воздуха. Трубные секции установлены на опорной металлоконструкции. На металлоконструкции предусмотрены места для установки грузоподъемных механизмов для демонтажа колес вентиляторов в период проведения ремонтных работ. Аппарат имеет узел рециркуляции воздуха, состоящий из панелей и жалюзи с пневмоприводами.
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 10, 20; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Похожая продукция

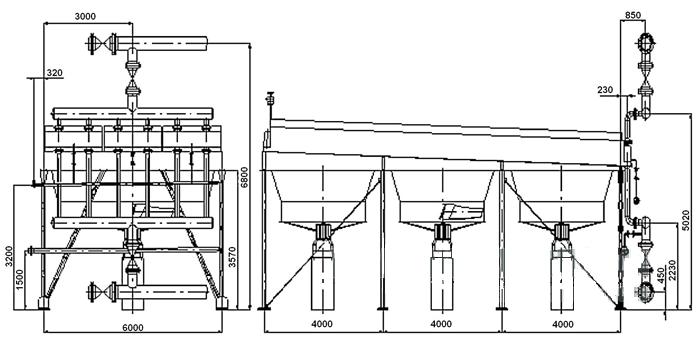

| Блок аппаратов воздушного охлаждения (БАВГ-МЭА) | |
| ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99 Блок аппаратов воздушного охлаждения БАВГ-МЭА предназначен для охлаждения моно-этаноламина МЭА - раствора отделения очистки технологической линии производства аммиака. Блок составлен из десяти идентичных аппаратов воздушного охлаждения, каждый из которых состоит из трех секций, расположенных горизонтально на несущей металлоконструкции. Вентиляторы, вращаясь в полости коллектора, прогоняют воздух через межтрубное пространство секций, охлаждая продукт. Блок укомплектован коллекторной обвязкой. | |
| подробнее | |

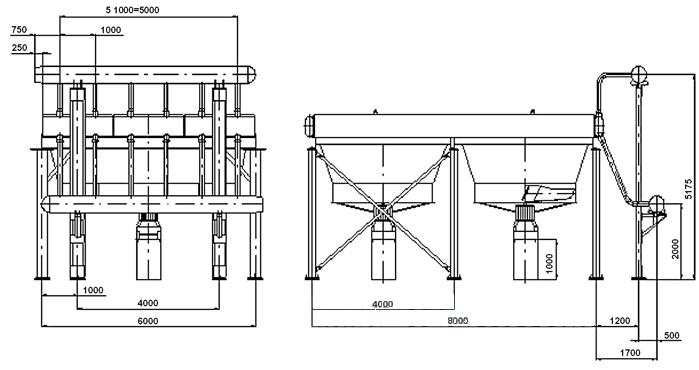

| Блок воздушных холодильников синтез газа I и II ступени (БВХГ) | |
