Аппараты воздушного охлаждения малопоточного типа (АВМ)
№ по каталогу: 116
.jpg)
Аппараты воздушного охлаждения малопоточного типа (АВМ)ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99
Аппараты предназначены для конденсации и охлаждения парообразных, газообразных и жидких сред, применяемых в технологических процессах нефтеперерабатывающей, нефтехимической и других смежных отраслях промышленности.

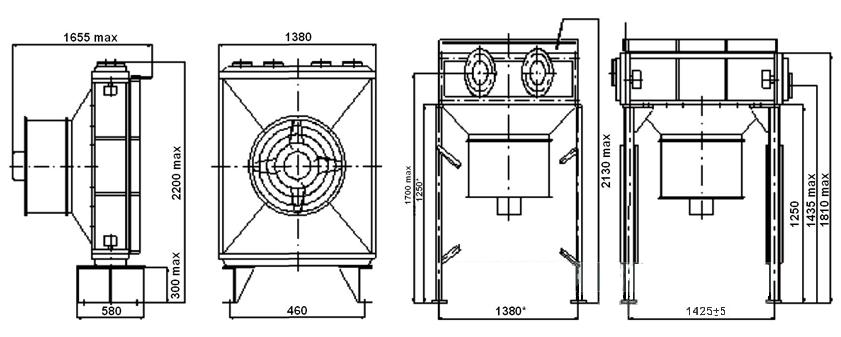

Аппараты АВМ изготавливаются в двух исполнениях - вертикальные (рис. 1.8.1) и горизонтальные (рис. 1.8.2). Аппарат состоит из одной трубной секции, собранной из биметаллических оребренных труб, расположенной горизонтально для аппарата горизонтального типа АВМ-Г и вертикально - для вертикального типа АВМ-В. Секции обдуваются потоком воздуха, который нагнетается осевым вентилятором.
Аппараты комплектуются электродвигателями во взрывозащитном исполнении.Возможна комплектация аппаратов жалюзийными устройствами с ручным или пневмоприводом поворота заслонок, а также увлажнителем, подогревателем воздуха. Могут быть изготовлены аппараты с несущей конструкцией, предназначенной для установки аппаратов в районах с сейсмичностью до 9 баллов и со скоростным потоком ветра по V географическому району.
Присоединительные и габаритные размеры в соответствии с ТУ 26-02-1121-96.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 20; Б2.1 - 15Х5М или Х8; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т; Б4- сталь 10Х17Н13М2Т; Б5 - ЛАМШ77-2-0,05.
Пример условного обозначения:
1. АВМ-В-9-0,6-Б1-В/4-2-1,5 УХЛ1: аппарат малопоточный вертикального типа с коэффициентом оребрения теплообменных труб 9, условным давлением 0,6 МПа, материальным исполнением секции Б1, электродвигателем во взрывозащищенном исполнении, с числом рядов труб в секции 4, с числом ходов по трубам 2, с длиной труб 1,5 м, климатическое исполнение в соответствии с ГОСТ 15150 .
2. АВМ-Г-9-0,6-Б1-В/4-2-1,5 УХЛ1: аппарат малопоточный горизонтального типа с коэффициентом оребрения теплообменных труб 9, условным давлением 0,6 МПа, материальным исполнением секции Б1, электродвигателем во взрывозащищенном исполнении, с числом рядов труб в секции 4, с числом ходов по трубам 2, с длиной труб 1,5 м, климатическое исполнение в соответствии с ГОСТ 15150
|
