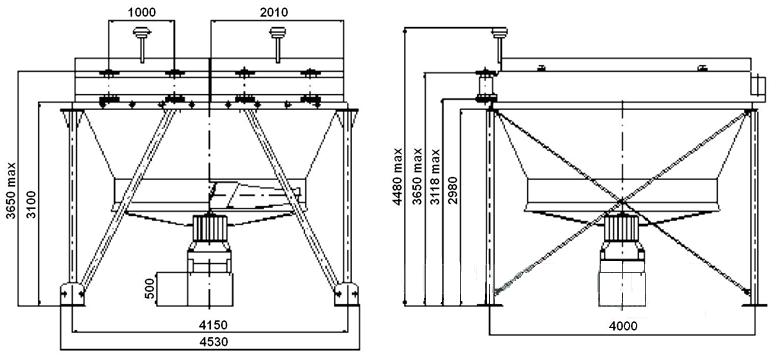

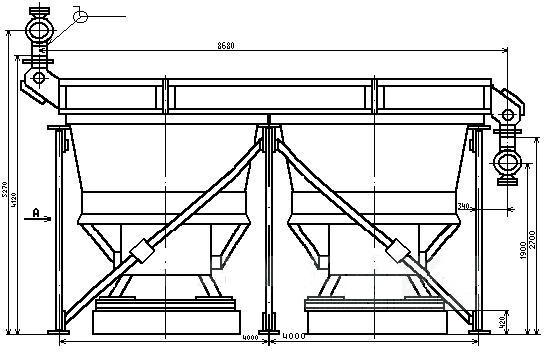

Аппараты воздушного охлаждения горизонтального типа (1АВГ, 2АВГ)
№ по каталогу: 112
Аппараты воздушного охлаждения горизонтального типа (1АВГ, 2АВГ)ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 20; Б2.1 - 15Х5М или Х8; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т; Б4 - сталь 10Х17Н13М2Т.
Пример условного обозначения.1АВГ-14,6-Ж-0,6-Б1-22/4-2-4 УХЛ1: аппарат горизонтального типа с коэффициентом оребрения теплообменных труб 14,6, с жалюзи, условным давлением 0,6 МПа, материальным исполнением секции Б1, мощностью электродвигателя 22 кВт, с числом рядов труб в секции 4, с числом ходов по трубам в секции 2, с длиной труб 4 м, климатическое исполнение в соответствии с ГОСТ 15150 (рис. 1.2.1).
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99
Аппараты предназначены для охлаждения жидких и парообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности. Аппарат состоит из двух трубных секций, составленных из оребренных биметаллических труб. Секции расположены горизонтально и монтируются на металлической конструкции. Привод колеса вентилятора размещается на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт.
По требованию заказчика аппарат дополнительно может быть укомплектован увлажнителем, подогревателем, жалюзи. Жалюзи выполняются с ручной регулировкой или с пневмоприводом поворота заслонок.
Возможно исполнение аппаратов с системой рециркуляции, состоящей из панелей, жалюзи верхних, переточных и боковых. Устройство рециркуляции обеспечивает рециркуляцию нагретого в трубных секциях воздуха для предотвращения переохлаждения продукта в зимнее время.
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов.
По особому заказу возможно изготовление аппаратов с числом рядов 8 и с комплектацией электродвигателями мощностью 37 кВт.
Вид климатического исполнения аппаратов У1 и УХЛ1 по ГОСТ 15150-69.
Аппараты предназначены для установки в районах с сейсмичностью 7 и 9 баллов (СНиП 11-7-81) и скоростным напором ветра по IV и V географическому району (СНиП 2.01.07-85).
Присоединительные и габаритные размеры аппаратов в соответствии с СТО 301-09-9-20-98для 1АВГ и ТУ26-02-1158-96 для 2АВГ.
|
Похожая продукция

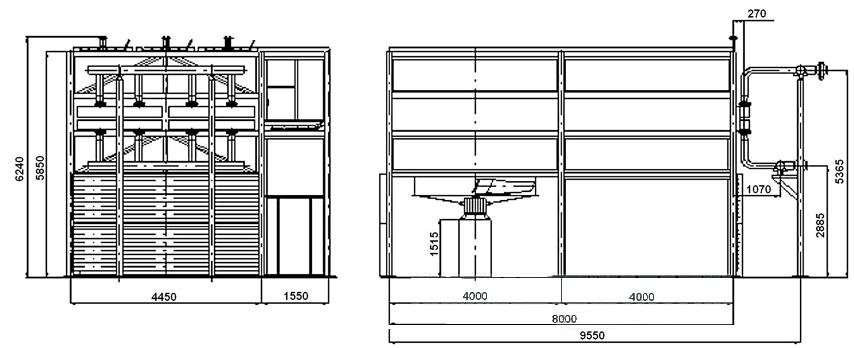

| Аппараты воздушного охлаждения газа с рециркуляцией охлаждающего воздуха | |
| ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99 Аппараты воздушного охлаждения горизонтального типа с рециркуляцией для компрессорных станций предназначены для охлаждения газа после 1 и 2 ступени компрессора и масла в системе смазки компрессоров, установки мощностью 6000 кВт для газлифтной эксплуатации нефтяных скважин. Аппарат состоит из двух горизонтально расположенных секций, собранных из накатных оребренных биметаллических труб. В секциях под оребренными трубами предусмотрены змеевики подогрева воздуха. | |
| подробнее | |

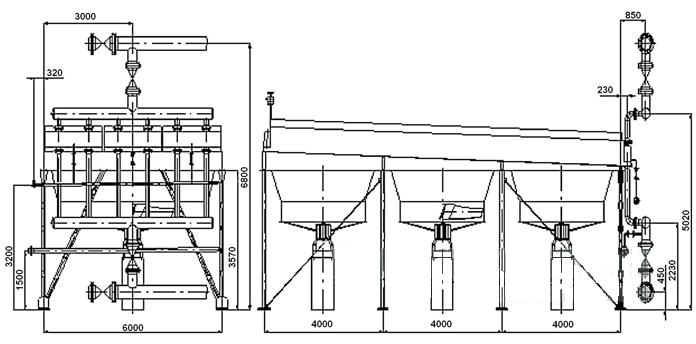

| Аппараты воздушного охлаждения горизонтального типа (АВГ) | |
