Аппараты воздушного охлаждения газа с рециркуляцией охлаждающего воздуха
№ по каталогу: 111
.jpg)
Аппараты воздушного охлаждения газа с рециркуляцией охлаждающего воздухаОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99
Аппараты воздушного охлаждения горизонтального типа с рециркуляцией для компрессорных станций предназначены для охлаждения газа после 1 и 2 ступени компрессора и масла в системе смазки компрессоров, установки мощностью 6000 кВт для газлифтной эксплуатации нефтяных скважин.

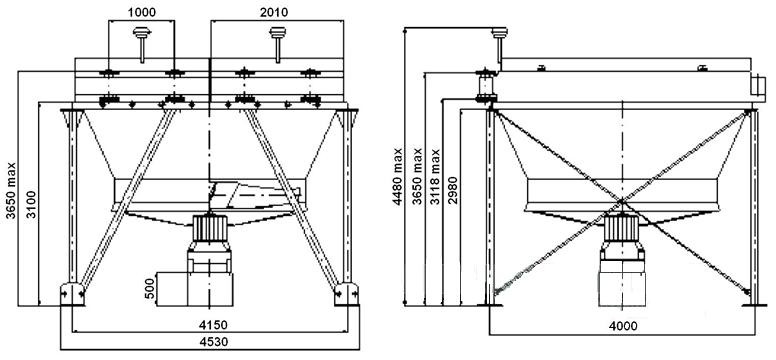

Аппарат состоит из двух горизонтально расположенных секций, собранных из накатных оребренных биметаллических труб. В секциях под оребренными трубами предусмотрены змеевики подогрева воздуха. Секции установлены на несущей металлоконструкции. Вентиляторы, один из которых включает механизм изменения угла наклона лопастей с пневмоприводом, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт.

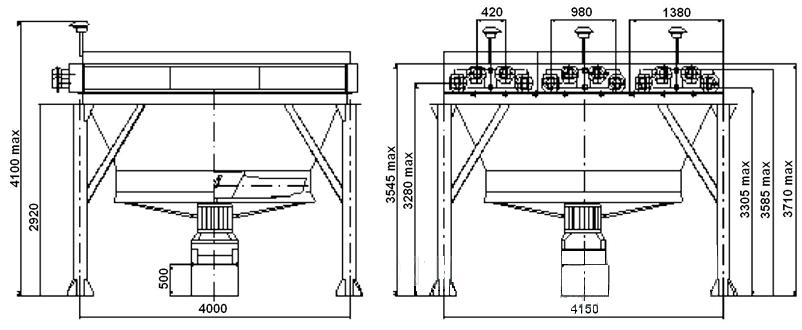

Для предотвращения переохлаждения продукта в зимний период работы предусмотрена система рециркуляции нагретого воздуха. Для этой цели в аппарате имеются боковые жалюзи, расположенные на торцевых стенках аппарата, промежуточные жалюзи в боковом коробе и верхние жалюзи, расположенные над секциями. Жалюзи снабжены пневмоприводами. Аппарат укомплектован коллекторами подвода и отвода газа (рис. 1.11).
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 20; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
