Аппараты воздушного охлаждения вязких продуктов
№ по каталогу: 110
.jpg)
Аппараты воздушного охлаждения вязких продуктовОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99
Аппараты предназначены для охлаждения вязких (с вязкостью на выходе до 2x10-5 м²/с) продуктов нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности.
Аппарат состоит из трех горизонтально расположенных трубных секций, составленных из оребренных биметаллических труб. Конструктивной особенностью аппарата является пониженный коэффициент оребрения φ=7,8 при диаметре несущей трубы 38 мм. Секции монтируются на металлической конструкции. Привод колеса вентилятора размещается на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство, охлаждая продукт.
По требованию заказчика аппарат дополнительно может быть укомплектован увлажнителем, подогревателем, жалюзи. Жалюзи выполняются с ручной регулировкой или с пневмоприводом поворота заслонок.
Возможно исполнение аппаратов с системой рециркуляции, состоящей из панелей, жалюзи верхних, переточных и боковых. Устройство рециркуляции обеспечивает рециркуляцию нагретого в трубных секциях воздуха для предотвращения переохлаждения продукта в зимнее время.
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов.
Вид климатического исполнения аппаратов У1 и УХЛ1 по ГОСТ 15150-69. Аппарат предназначен для установки в районах с сейсмичностью 7 и 9 баллов (СниП 11-7-81) и скоростным напором ветра по IV и V географическому району (СНиП 2.01.07-85).

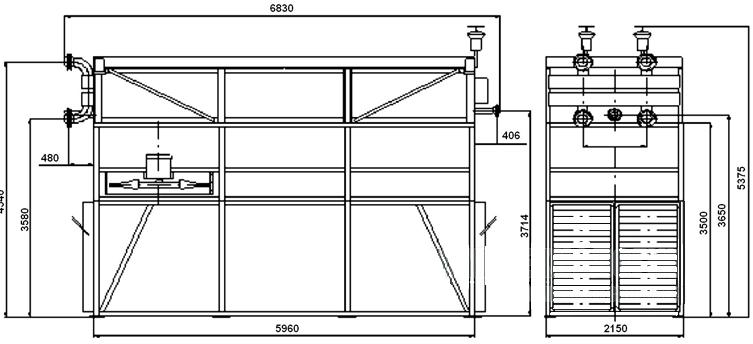

Присоединительные и габаритные размеры в соответствии с СТО 301-09-9-22-95
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 20; Б2.1 - 15Х5М или Х8.
Пример условного обозначения.1АВГ-В-Ж-0,6-Б1-30-П/4-2-4 УХЛ1: аппарат воздушного охлаждения вязких продуктов с жалюзи, условным давлением 0,6 МПа, материальным исполнением секции Б1, мощностью электродвигателя 30 кВт, с колесом вентилятора с пневматическим механизмом поворота лопастей П, с числом рядов труб в секции 4, с числом ходов по трубам 2, длиной труб 4 м, климатическое исполнение в соответствии с ГОСТ 15150
|
