Аппараты воздушного охлаждения блочно-модульные (АВО-БМ)
№ по каталогу: 109
Аппараты воздушного охлаждения блочно-модульные (АВО-БМ)ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ПО ГОСТ Р 51364-99
Аппараты предназначены для охлаждения и конденсации парообразных, газообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности.
Аппараты горизонтального типа с нижним расположением осевых вентиляторов. Вентиляторная секция представляет собой пространственную металлоконструкцию, объединенную с коробом подвода нагнетаемого воздуха. Секция теплообменная представляет собой конструкцию, собранную из накатных оребренных биметаллических труб и установленную на вентиляторной секции.
Аппарат снабжен дополнительными устройствами (жалюзи, подогреватель воздуха), обеспечивающими рециркуляцию нагретого в теплообменных секциях воздуха, для предотвращения переохлаждения продуктов в зимнее время.

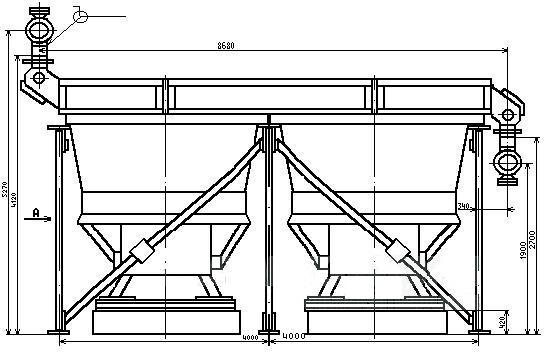

Присоединительные и габаритные размеры в соответствии с СТО 301-09-9-23-97
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 – сталь 10, 20; Б2.1 - 15Х5М или Х8; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т; Б4- сталь 10Х17Н13М2Т.
Пример условного обозначения.АВО-БМ 1785-6-4-8-2-Б1-УХЛ1-11: аппарат блочно-модульный с площадью поверхности теплообмена 1785 м², длиной труб в секции 6 м; с числом рядов труб в секции 8, с числом ходов по трубам в секции 2, материальным исполнением секции Б1, климатическое исполнение в соответствии с ГОСТ 15150, мощностью электродвигателя 11 кВт
|
